Como componente funcional central en la fabricación de precisión, el método de composición de las mesas deslizantes CNC de alta-precisión gira en torno a cuatro elementos principales: soporte rígido, guía de precisión, accionamiento preciso y retroalimentación de bucle cerrado-. A través de la integración sinérgica de tecnologías multidisciplinarias, se logra un posicionamiento a nivel de micras-y un movimiento estable.

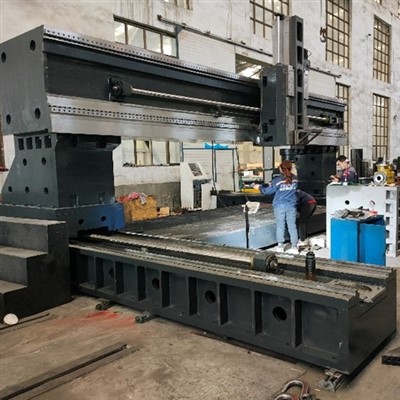

La base y el marco son las unidades de soporte básicas de la mesa deslizante, normalmente hechas de hierro fundido o granito de alta-calidad. El hierro fundido, con su excelente absorción de impactos y procesabilidad de la fundición, mejora la rigidez general mediante una disposición razonable de las nervaduras; El granito, con su coeficiente extremadamente bajo de expansión térmica y características de amortiguación natural, garantiza la estabilidad dimensional bajo fluctuaciones ambientales. La base debe someterse a un tratamiento de envejecimiento para eliminar la tensión interna y ser mecanizada con precisión para formar una superficie de referencia plana, proporcionando un soporte confiable para la instalación posterior de los componentes.
El mecanismo de guía es la garantía directa de la precisión del movimiento. Las soluciones principales son guías rodantes de precisión o guías hidrostáticas. Las guías rodantes logran un movimiento lineal de baja-fricción y alta-rigidez a través de un soporte cíclico de bolas o rodillos, lo que requiere un ajuste previo-para eliminar espacios; Las guías hidrostáticas utilizan presión hidráulica o neumática para formar una suspensión de película de aceite, eliminando por completo el contacto mecánico, adecuadas para aplicaciones de ultra-precisión. Ambos componentes deben encajar con precisión con la base para garantizar un movimiento lineal y una postura estable.
La unidad de accionamiento convierte la energía rotacional o electromagnética en movimiento lineal. Las configuraciones comunes incluyen pares de husillos de bolas de alta-precisión y motores lineales. Los husillos de bolas, impulsados por servomotores, combinan una alta precisión de avance y un diseño de juego reducido, con un rendimiento excelente en escenarios de cargas pesadas- de velocidad baja-a-mediana. Los motores lineales, impulsados directamente por empuje electromagnético sin-contacto, ofrecen alta aceleración y respuesta dinámica, adecuados para requisitos de alta-velocidad y alta-precisión. La unidad motriz debe calibrarse coaxialmente con el riel guía para evitar la desviación de precisión causada por la carga descentrada.
El sistema de detección de posición es el núcleo del control de circuito cerrado-y a menudo emplea escalas ópticas o magnéticas de alta-resolución. Las escalas ópticas logran retroalimentación de desplazamiento a nivel nanométrico-a través de principios de interferencia óptica y deben instalarse paralelas al riel guía y calibrarse periódicamente. Las básculas magnéticas funcionan mediante inducción electromagnética y ofrecen una resistencia superior a la contaminación. La señal de detección se transmite al sistema CNC en tiempo real, se compara con el valor del comando y se ajusta mediante un algoritmo de compensación de errores para garantizar la precisión del posicionamiento.
Además, la lubricación y los componentes protectores son indispensables. Un sistema de lubricación cuantitativa proporciona una película de aceite estable para los rieles guía y los tornillos de avance, lo que reduce el desgaste; una cubierta de sellado y un raspador de polvo evitan la entrada de virutas y polvo, lo que prolonga la vida útil de los componentes.
En resumen, la mesa deslizante CNC de alta-precisión, a través de la combinación científica de su base, guía, accionamiento, detección y sistemas auxiliares, forma una cadena completa de "base rígida-guía de precisión-accionamiento preciso-corrección de bucle cerrado-", que proporciona una solución sistemática para el movimiento de precisión de equipos de alta-.
